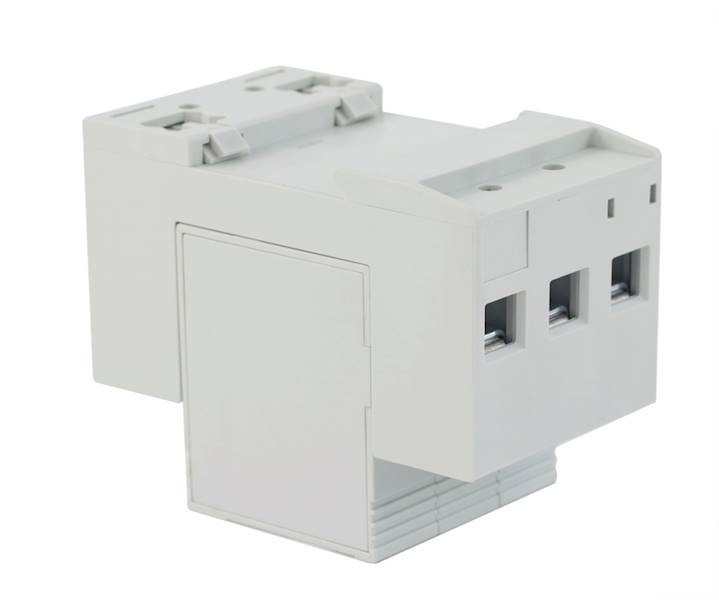

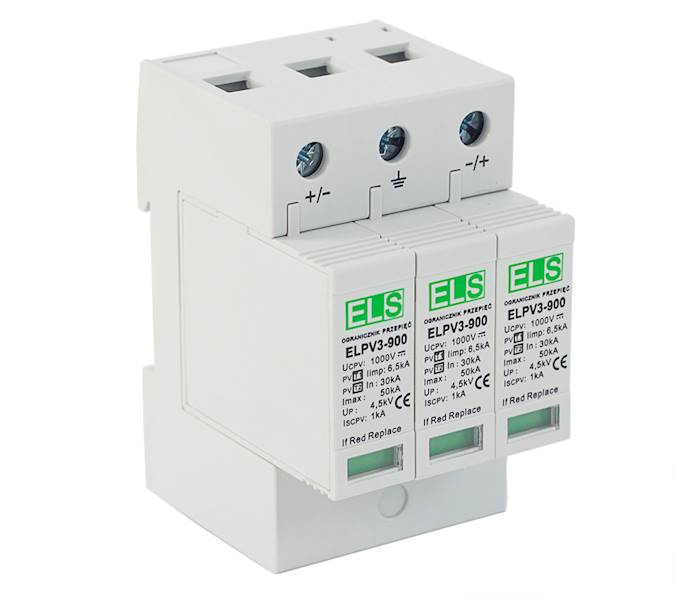

DC typ 1+2 (B+C) 3P 30/50kA 6,5kA 900V ochronnik ogranicznik przeciwprzepięciowy
Cena brutto:
Cena netto: 430,00 zł
Charakterystyka:
Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.
Ochronnik typu 1+2 (klasa B+C) DC znajduje zastosowanie w systemach fotowoltaicznych.
Ochrona systemów fotowoltaicznych PV i instalacji solarnych przed przepięciami spowodowanymi przez pośrednie uderzenie pioruna oraz przed przepięciami komutacyjnymi. SPD badane indukowanym prądem udarowym In (8/20 μs) oraz prądem udarowym probierczym Iimp (10/350 μs).
| Znamionowy prąd wyładowczy 8/20µs (In) | 30kA |
| Maksymalny prąd wyładowczy (Imax) | 50kA |
| Udarowy prąd wyładowczy 10/350µs (Iimp) | 6,5kA |
| Napięciowy poziom ochrony (Up) | ≤4.5kV |
| Napięcie znamionowe DC (Unpv) | 900V |
| Największe napięcie trwałej pracy DC (Ucpv) | 1000V |
| Czas zadziałania (TA) | ≤25ns |
| Dopuszczalna wilgotność (Rh) | ≤95% |
| Rezystancja izolacji (Risol) | >10³MΩ |
| Maksymalny dodatkowy bezpiecznik | 160A gL |
| Maksymalny prąd zwarciowy DC (Iscpv) | 1000A |
| Prąd upływu | 100μA |
| Przekrój przyłączanych przewodów | 4 ~ 25mm² |
| Materiał obudowy | PA6-V0 |
| Wskaźnik stanu wkładki | optyczny |
| Montaż | szyna TH35 |
| Zakres temperatur pracy (Tu) | -40°C ~ +80°C |
| Stopień ochrony | IP20 |
| ELPV3-900T1+T2 RS | |
| szt. | |
| 5902944689981 |
